Насос НШ-32
![Насос НШ 32М-3 | Насос шестеренчатый НШ 32М-3 (ЗАО"СК"Гидросила")](/wa-data/public/shop/products/10/56/5610/images/5202/5202.190x0.jpg "Насос НШ 32М-3 | Насос шестеренчатый НШ 32М-3 (ЗАО"СК"Гидросила")")
![Насос НШ 32А-3 | Насос шестеренчатый НШ 32А-3 (ЗАО"СК"Гидросила")](/wa-data/public/shop/products/11/56/5611/images/5203/5203.190x0.JPG "Насос НШ 32А-3 | Насос шестеренчатый НШ 32А-3 (ЗАО"СК"Гидросила")")
![Насос НШ 32М-4 | Насос шестеренчатый НШ 32М-4 (ЗАО"СК"Гидросила")](/wa-data/public/shop/products/09/56/5609/images/5201/5201.190x0.jpg "Насос НШ 32М-4 | Насос шестеренчатый НШ 32М-4 (ЗАО"СК"Гидросила")")
Насос шестеренчатый НШ-32
Шестеренным насосом НШ-32 комплектуются гидросистемы многих моделей тракторов МТЗ, ЮМЗ, Т-40, ДТ-75, автомобили ГАЗ, КАМАЗ, Урал, ФАЗ, экскаваторы ЭО и множество другой сельскохозяйственной, строительной, дорожной, коммунальной и лесной техники. Также насос используется в стационарных агрегатах с приводом от электродвигателя соответствующей мощности.
Конструкция
Насос НШ-32 имеет алюминиевый корпус с размещенными в нем ведущей и ведомой шестернями. Ведущая шестерня имеет вал с шестью шлицами для соединения с валом отбора мощности транспортного средства или электродвигателя.
Также на корпусе насоса имеется фланец с четырьмя отверстиями ( 11 мм) для крепления насоса к транспортному средству.
Прежде, чем купить насос НШ-32 следует помнить, что он имеет несколько модификаций – НШ32-4, НШ 32В-3, НШ32А-3, предназначенные для использования в различной технике. Они имеют схожие технические характеристики и присоединительные размеры. Каждая из этих модификаций имеет варианты с левым и правым вращением шестерен. Это обстоятельство также необходимо учитывать при монтаже – приводной вал должен вращаться в ту же сторону, что и указано на корпусе насоса.
Варианты с левым и правым вращением шестерен по другим техническим характеристикам абсолютно идентичны
Технические характеристики НШ-32
| Наименование характеристики | Модификации насоса | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
НШ32-4 НШ32-4Л |
НШ32Д-4 НШ32Д-4Л |
НШ32А-3 НШ32А-3Л |
НШ32В-3 НШ32В-3Л |
НШ32Д-3 НШ32Д-3Л |
НШ32М-3 НШ32М-3Л |
НШ32У-3 НШ32У-3Л |
|||||
|
Направление вращения |
правое /левое |
||||||||||
|
Объем камеры, см³ |
32 |
||||||||||
|
Давление на выходе, Мпа |
20 |
16 | |||||||||
|
Объемная подача, л/мин |
68,8 |
||||||||||
|
Мощность, кВт |
33,2 |
26,6 | |||||||||
|
Частота вращения привода, об/мин |
2400 |
||||||||||
|
t окружающей среды, °С |
Минимальная |
-50 |
|||||||||
|
максимальная |
+60 |
||||||||||
|
t рабочей жидкости, °С |
Минимальная |
0 |
|||||||||
|
максимальная |
+80 |
||||||||||
|
Кинематическая вязкость, мм²/с |
Минимальная |
30 |
55 | ||||||||
|
максимальная |
40 |
70 | |||||||||
|
Категория размещения |
1 |
||||||||||
|
Климатическое исполнение |
У |
||||||||||
|
Вес, кг |
7 |
||||||||||
Применяемость насосов НШ-32
|
Марка |
Вращение |
Список техники |
|---|---|---|
|
НШ 32У-3 |
правое |
МТЗ-1221, МТЗ-52, МТЗ-50, ПЭ-ф-1А, ПЭ-08Б, МТЗ-1522, ДЗ-98, ЭО-4225, КС-6Б, 4045, 4018, , МАЗ, КТМ-1, УРАЛ-5557, ЭО-2507 |
|
НШ 32А-3 |
Т-70С, МТЗ-80/82/800/820/100/102, КСКУ-6, Т-70В, ДОН-680, КСК-100, Т-4АП-2, Полесье-250, КСГ-Ф-70А, 1200, 1500, БелАЗ-7549/7512, 40181, | |
| НШ 32У-3Л | левое | КАМАЗ, ГАЗ, Сибиряк, ДТ-75, Енисей-1200, Т-150, Нива, Т-170, Кедр, Т-130, ЗИЛ, Б-10.02, ФАЗ, , |
| НШ 32В-3 | правое | МТЗ-50Л, МТЗ-50, МТЗ-52, Львовский погрузчик 40816 |
| НШ 32Д-3 НШ 32ДКМ-3 |
МТЗ-80Х, МТЗ-80ХА, МТЗ-80, МТЗ-80.1, МТЗ-82.1, МТЗ-82, МТЗ-920, МТЗ-900, МТЗ-820, МТЗ-892, МТЗ-800, МТЗ-890, МТЗ-952, МТЗ-923, МТЗ-922, МТЗ-950, МТЗ-1021, МТЗ-1025, МТЗ-102, МТЗ-1005, МТЗ-102, МТЗ-1221, Амкодор 325, 322А, МЗКТ65151, МЗКТ-69234, МЗКТ-7401, ТО18А, ТО18Б | |
| Львовский погрузчик 4045, 40181, 4038 | ||
| НШ 32Д-4 | МТЗ-1522, Львовский погрузчик 4066, 4013, 4014, 40814 | |
| НШ 32Д-4Л | левое | ЛХТ 100-06, ЛХТ100, ЛХТ100-04, ЛХТ-55, ТДТ-55А, ТЛТ 100-06, ТЛТ-100, ТЛТ 100-04, ТЛТ100А/06, ТБ1М-15, ТБ1М-16, ТБ1, ТБ1М-18, ТБ1М |
| НШ 32ДКМ-3Л | ||
| НШ 32В-3Л |

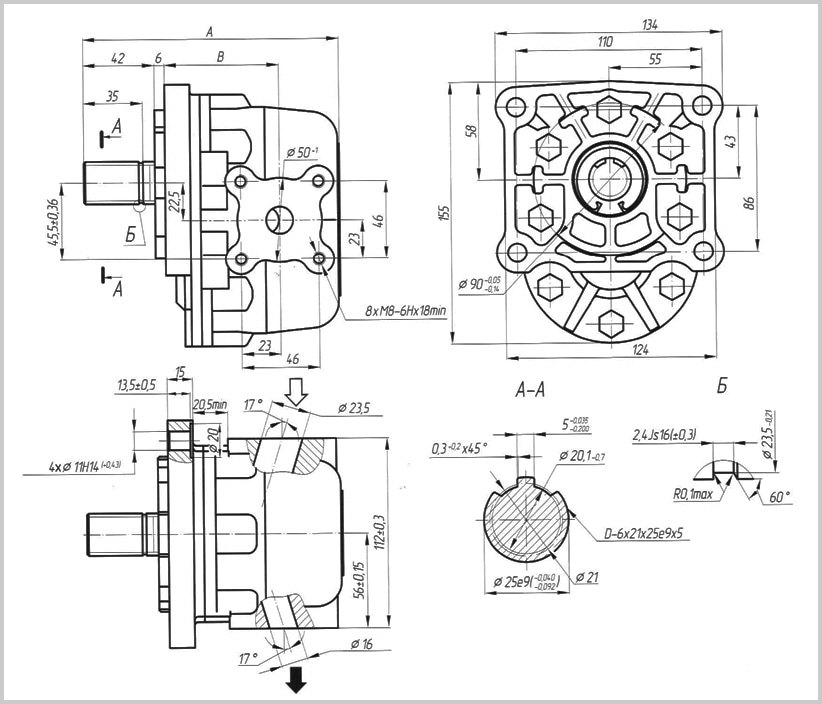

Схема и размеры НШ-32

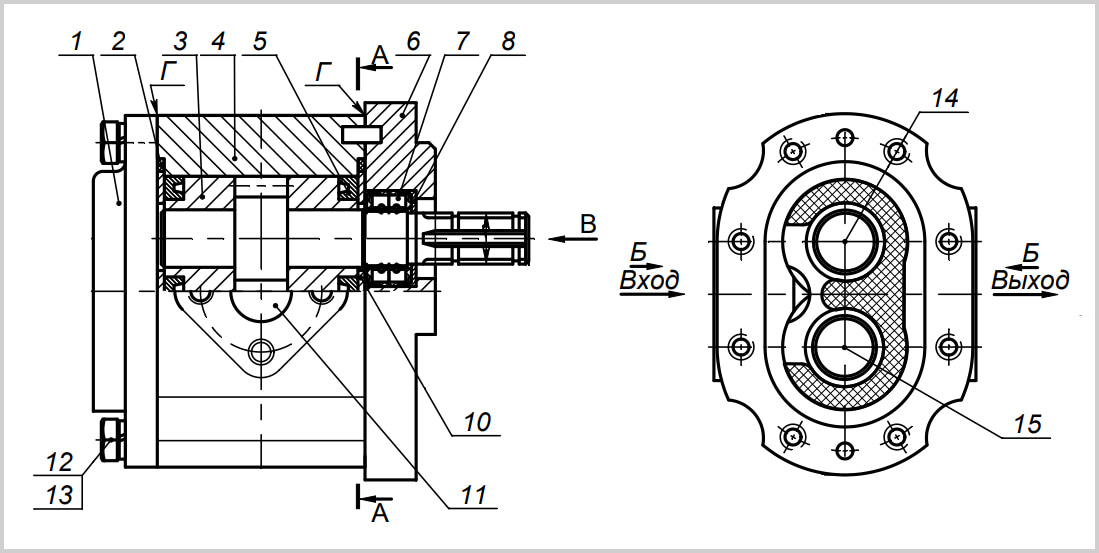

Устройство насоса НШ-32
| # | Наименование | Обозначение | Количество |
|---|---|---|---|
| 1 | Крышка задняя НШ32-М | Н42.892.ОО.009 | 1 |
| 2 | Кольцо НШ32-М | Н46.139.00.408-02 | 2 |
| 3 | Втулка опорная НШ32-М | Н42.893.ОО.00 7 | 2 |
| 4 | Корпус НШ32-М | Н42.893.ОО.001 | 1 |
| 5 | Манжета НШ32-М | Н42.892.ОО.008 | 2 |
| 6 | Крышка передняя НШ32-М | Н42.893.ОО.002 | 1 |
| 7 | Манжета 1,2-25х42-2 НШ32-М | гост 8752-79 | 1 |
| 8 | Кольцо НШ32-М | Н42.892.ОО.011 | 1 |
| 9 | Кольцо стопорное НШ32-М | Н42.892.ОО.01 О | 1 |
| 10 | Пластина НШ32-М | Н42.893.ОО.01 О | 2 |
| 11 | Заглушка НШ32-М | 16-0-0-5 | 2 |
| 12 | Винт с шестигранной головкой М10х30-5.6 | ГОСТ РИСО 4017-2013 | 16 |
| 13 | Шайба 1О.65Г НШ32-М | гост 6402-70 | 16 |
| 14 | Ротор ведущий НШ32-М | Н42.893.ОО.003 | 1 |
| 15 | Ротор ведомый НШ32-М | Н42.893.ОО.004 | 1 |
Преимущества насосов НШ-32
- Обеспечение постоянного давления в гидросистеме. У этого типа насосов в отличие от например поршневых, нагнетание масла в систему происходит постоянно, а не порциями, что очень важно для транспортных средств.
- Высокий КПД – 0,94.
- Прочность и надежность конструкции. В насосе имеются только две движущихся детали – шестерни, да и те в процессе работы обильно смазываются маслом.
- Доступная на НШ-32 цена. Насос технологичен, давно освоен в производстве и не требует дорогостоящих материалов.
- Высокая ремонтопригодность.
