Насос НШ-10
Шестеренчатый насос НШ-10 применяется в различной дорожной сельскохозяйственной, коммунальной, строительной и иной транспортной техники для создания давления в их гидросистемах. Используется в машинах, произведенных в странах СНГ Волгоградским, Минским, Алтайским и другими тракторными заводами, БелАЗом, ЗИЛом, МАЗом и т.д.
Насос шестеренчатый НШ-10
Представляет собой прочный литой алюминиевый корпус, в который установлены 2 шестерни ведущая и ведомая, входящие в зацеплении. Ось ведущей шестерни посредством шлицевого соединения соединена с валом отбора мощности транспортного средства. Имеется два отверстия для масла гидросистемы – для подачи и нагнетания в гидросистему. Крепление к автомобилю производится четырьмя болтами (шпильками).
Выпускается несколько модификации данного устройства: НШ 10Г-4/Б-3/В-3/Г-3/Е-3/У-3, отличающиеся присоединительными размерами. Каждая модификация имеет варианты с левым и правым вращением шестерен. Левые и правые варианты по техническим характеристикам абсолютно идентичны.
При монтаже насоса НШ-10 следует:
- использовать насос с нужным направлением вращения шестерен (то есть важно нужную модификацию НШ-10 купить);
- обеспечить надежную фиксацию гаек крепления.
Технические характеристики НШ-10
Наименование характеристики | Модификации насоса | ||
---|---|---|---|
Серия насоса | НШ10..-3 (Л/П) | НШ10-4 (Л/П) | |
Рабочий объем | 10 см3 | ||
Давление на выходе насоса | 16 МПа | 20 МПа | |
Объемная подача | 21 л/мин | ||
Частота вращения привода | 2400 об/мин | 3200 об/мин | |
t окружающей среды, °С | Минимальная | -50 | |
максимальная | +60 | ||
t рабочей жидкости, °С | Минимальная | 0 | |
максимальная | +80 | ||
Кинематическая вязкость, мм²/с | Минимальная | 55 | 30 |
максимальная | 70 | 40 | |
Масса | 3000 г |

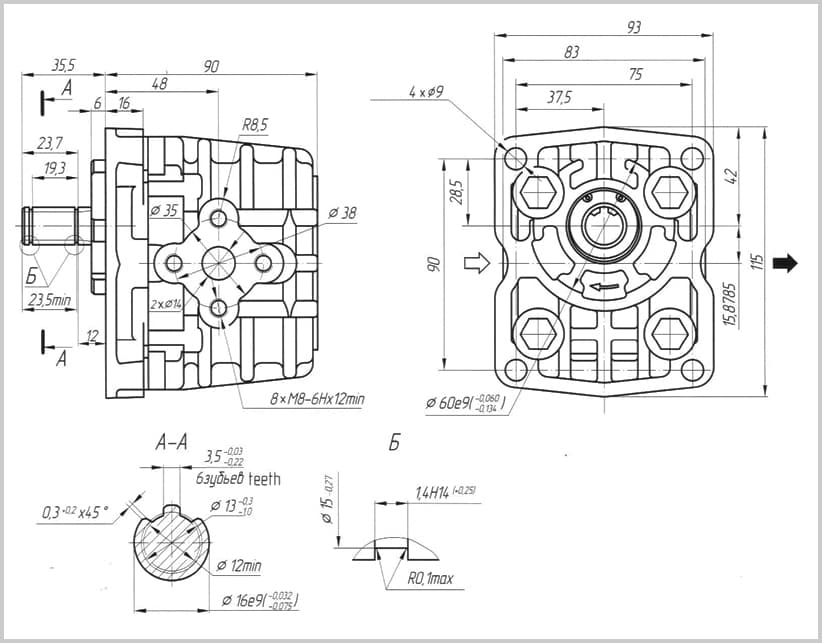

Габариты и размеры НШ-10

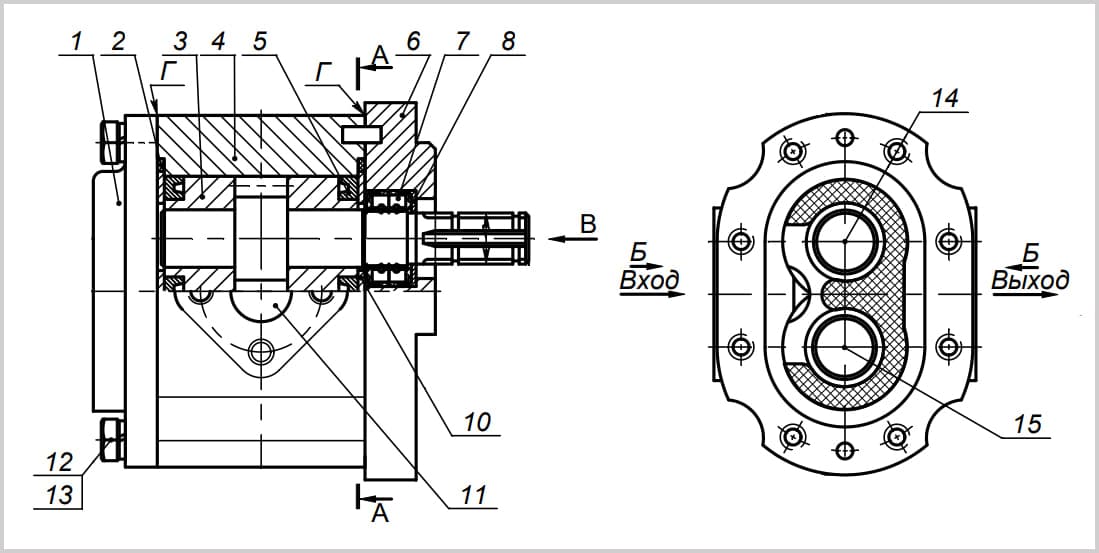

Устройство насоса НШ-10
# | Наименование | Обозначение | Количество |
---|---|---|---|
1 | Крышка задняя НШ10-М | Н42.894.ОО.006 | 1 |
2 | "Кольцо НШ10-М 065-070-30-2-3826" | гост 9833-73 | 2 |
3 | Втулка опорная НШ10-М | Н42.894.02.01О | 2 |
4 | Корпус НШ10-М | Н42.894.ОО.001 | 1 |
5 | Манжета НШ10-М | Н42.894.ОО.008 | 2 |
6 | Крышка передняя НШ10-М | Н42.894.ОО.00 5 | 1 |
7 | Манжета 1,2-16х30-2 НШ10-М | гост 8752-79 | 2 |
8 | Кольцо НШ10-М | Н42.894.ОО.009 | 1 |
10 | Пластина НШ10-М | Н42.894.ОО.007 | 2 |
11 | Заглушка НШ10-М | 2 | |
12 | Винт с шестигранной головкой М8х30-5.6 | ГОСТ РИСО 4017-2013 | 16 |
13 | Шайба 8.65Г НШ10-М | ГОСТ6402-70 | 16 |
14 | Ротор ведущий НШ10-М | Н42.894.ОО.002 | 1 |
15 | Ротор ведомый НШ10-М | Н42.894.ОО.00 3 | 1 |
Области применения насоса НШ-10:
Левое вращение вала | Тракторы | Т-25 А/А-3/Ф, Т-4А, Т-4АП2, ХТЗ- 5020, ВТ-30, Т-16М, ТДТ-55А, ЛХТ- 55, ТБ-1, МТЗ-680/682, МТЗ-50/52, МТЗ-80/82, МТЗ-100/102, Т-250, Т- 70С/В, Т-90,Т-90П, ТТ-4 всех модификаций, ДТ-75 всех модификаций, ДТ- 175М/Т/С выпуска с 1989 г. |
Двигатели | ММЗ, СМД14…31А, А-01М, Д-461, А-41, Д-440, Д-442, ЯМЗ | |
Автогрейдеры | Д-122, ДЗ-98. | |
С/х машины | ДОН-680, 1200, 1500; НИВА, Полесье-250, Сибиряк, Енисей-1200, Кедр, КСКУ-6, КС-6Б, КСК-4, КСК-100, КПС-5Г, КСГ-Ф-70А | |
Экскаваторы | ЭО2626, ЭО2626А, ЭО2628, МГ-50 | |
Правое вращение вала | Тракторы | ЮМЗ-6 всех модификаций, ХТЗ-1410, ХТЗ-3130, ДТ-175 всех мод-й (до 1989 г.), Т-25.01, Т-35.01. |
Экскаваторы | ЭО2621, ЭО2629, ЭО2621В, ЭО2627, ЭО-2101, ЭО-2621, ЭО-2301 (ЛТЗ-60АВ), ПМ-1. | |
Автогрейдеры | А-120 | |
Погрузчики | ПЭА-1, ПЭА-1А |
Преимущества насоса НШ-10
- 1.Простота конструкции, а значит надежность и доступная на НШ-10 цена.
- Стабильность создаваемого давления.
- Высокая производительность.
- Простота обслуживания.
Преимущества нашей компании
Если вам необходим насос НШ10, купить его вы можете в нашей компании, воспользовавшись следующими преимуществами:
1.Выгодная стоимость. На НШ10 цена у нас одна из самых низких в стране.
2.Предложение только качественного товара от известных производителей
3.Наличие НШ-10 всех модификаций, как в левом, так и в правом варианте.
4.Быстрое исполнение заказа, благодаря постоянному наличию насоса любой модификации на складе
Работаем со всеми регионами Украины.
