Насос НШ-50
Насос шестеренчатый НШ-50
Шестерённый насос НШ-50 создан для работы в гидросистемах различных моделей тракторов (ДТ 175, Т-180, ХТЗ-200 и т.д.), погрузчиков (ЭО-2628, ПЭА-1,0), автомобилей (БелАЗ 75481, КрАЗ 6510 и т.д.), грейдеров (ДЗ-140, ДЗ-122) и т.д. Также его можно применить в стационарных гидравлических системах с приводом от электродвигателя.
Конструктивные особенности
Состоит из односекционного или двухсекционного (НШ50М-4, НШ50А-3, НШ50У-3) корпуса из алюминиевого сплава. В корпусе расположены сцепленные ведущая и ведомая шестерни. Вал ведущей шестерни имеет шесть шлицов с металлофторопластовой втулкой (модификация Д) или без. Для соединения с транспортным средством или корпусом стационарного агрегата имеется фланец с четырьмя отверстиями. Также на корпусе имеется два отверстия для стыковки с входным и нагнетательным патрубком.
Насос НШ-50 имеет несколько модификаций, отличающиеся некоторыми конструктивными особенностями – НШ50В-3, НШ50Д-3, НШ50М-4, НШ50А-3, НШ50У-3. Каждая из этих модификаций имеет варианты с левым и правым вращением шестерен. Поэтому, прежде, чем купить НШ-50, убедитесь, что направление вращения приводного вала совпадает с вращением шестерен насоса.
Технические характеристики НШ-50
Наименование характеристики |
НШ50В-3 |
НШ50Д-3 |
НШ50А-3 |
НШ50М-4 |
НШ50У-3 |
---|---|---|---|---|---|
Мощность |
35,6кВт |
35,6кВт |
35,8кВт |
30,5 кВт |
30,5 кВт |
Объем камеры |
49,1см3 |
49,1см3 |
50см3 |
50см3 |
50см3 |
Давление на выходе |
16МПа |
16МПа |
16МПа |
20МПа |
16МПа |
Объемная подача |
110,8л/мин |
110,8л/мин |
112,8л/мин |
116,4л/мин |
107,2л/мин |
Частота вращения привода |
2400об/мин |
2400об/мин |
2400об/мин |
2400об/мин |
2400об/мин |
Масса |
5370г |
5370г |
8000г |
4100г |
8000г |

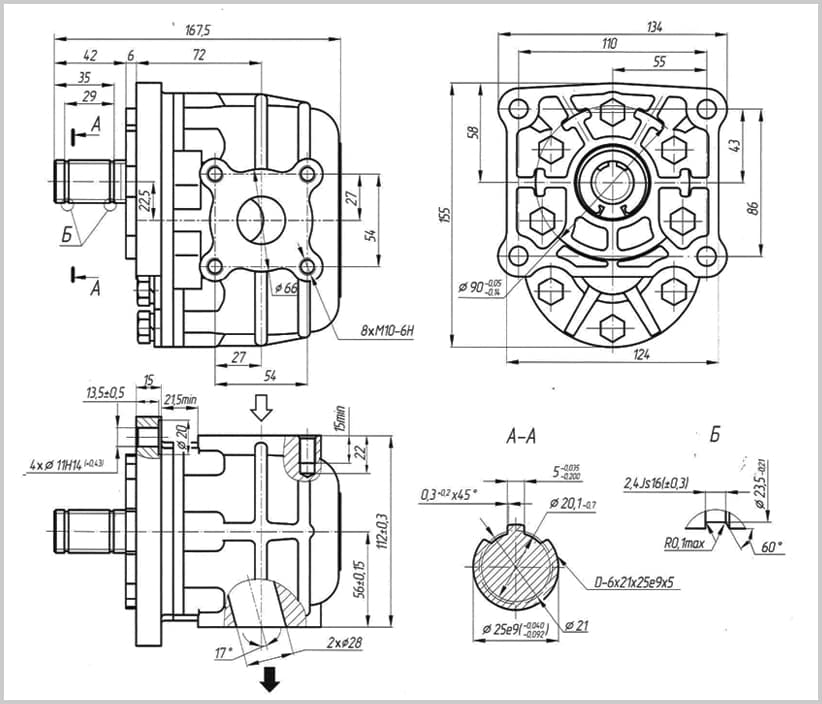

Габариты и размеры НШ-50

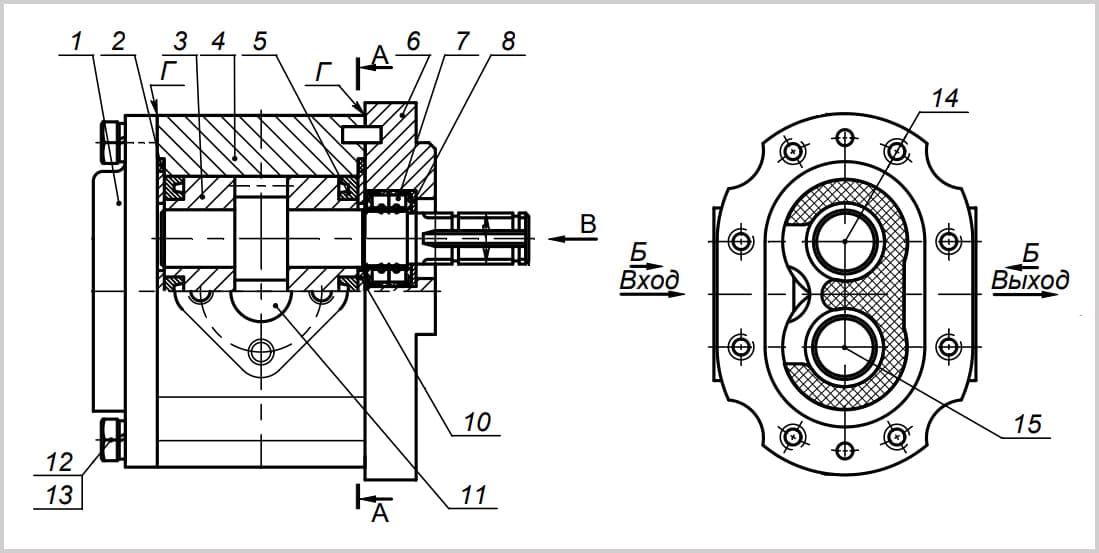

Устройство насоса НШ-50
# | Наименование | Обозначение | Количество |
---|---|---|---|
1 | Крышка задняя НШ50 | Н42.894.00.006 | 1 |
2 | Кольцо НШ50 | ГОСТ 9833-73 | 2 |
3 | Втулка опорная НШ50 | Н42.894.02.010 | 2 |
4 | Корпус НШ50 | Н42.894.00.001 | 1 |
5 | Манжета НШ50 | Н42.894.00.008 | 2 |
6 | Крышка передняя НШ50 | Н42.894.00.005 | 1 |
7 | Манжета 1,2-16х30-2 НШ50 | ГОСТ 8752-79 | 1 |
8 | Кольцо НШ50 | Н42.894.00.009 | 1 |
9 | Пластина НШ50 | Н42.894.00.007 | 2 |
10 | Заглушка НШ50 | 16-0-0-5 | 2 |
11 | "Винт с шестигранной головкой М8х30-5.6 | ГОСТ РИСО 4017-2013 | 16 |
12 | Шайба 8.65Г НШ50 | ГОСТ 6402-70 | 16 |
13 | Ротор ведущий НШ50 | Н42.894.00.002 | 1 |
14 | Ротор ведомый НШ50 | Н42.894.00.003 | 1 |
Преимущества насоса НШ-50
1.Надежная проверенная временем конструкция. Фактически, в этом агрегате нечему ломаться. Имеется две подвижных (вращающихся) детали – массивные шестерни, которые в процессе работы хорошо смазываются минеральным маслом.
2.Невысокая стоимость. Технология производства насоса хорошо отработана и в конструкции нет дорогих материалов или очень сложных деталей.
3.Стабильность создаваемого давления.
