Насос НШ-16
Насос шестеренчатый НШ-16
Шестеренчатый насос НШ-16предназначен для работы в гидросистемах некоторых моделях тракторов Минского тракторного завода, а также автопогрузчиках. Может быть использован в стационарных агрегатах с приводом от электродвигателя соответствующей мощности. Используемое минеральное масло:
- М-8Г1/М-8Г2 – зимнее;
- М-10В2– летнее.
Также допустима работа на зарубежных аналогах указанных марок.
Конструктивные особенности
Имеет жесткий литой алюминиевый корпус, в котором расположены находящиеся в зацеплении шестерни (ведущая и ведомая). Вал ведущей шестерни выходит из корпуса насоса и имеет шлицы для соединения с валом отбора мощности транспортного средства или приводным валом иного механизма. Корпус имеет:
- фланец с четырьмя отверстиями для монтажа на транспортном средстве;
- впускное и выпускное отверстие для масла.
Насос НШ-16 купить можно в следующих модификациях: НШ 16В-3, НШ 16Г-3 (со сквозным корпусом), НШ 16Д-3, НШ 16Е-3, НШ 16Т-3. Все модификации могут выпускаться с левым и правым вращением шестерен. Это необходимо учитывать при подборе нужной модификации – НШ-16 левый устанавливается на машину (агрегат) с вращением приводного вала против часовой стрелки и наоборот. Все характеристики насосов различных модификаций (мощность, выходное давление, литраж и т.д.) идентичны.
Технические характеристики НШ-16 (все модификации)
Наименование | Серия НШ16 | ||||||||
---|---|---|---|---|---|---|---|---|---|
НШ16Б-3 НШ16Б-3Л |
НШ16В-3 НШ16В-3Л |
НШ16Г-3 НШ16Г-3Л |
НШ16Д-3 НШ16Д-3Л |
НШ16Е-3 НШ16Е-3Л |
НШ16М-3 НШ16М-3Л |
НШ16У-3 НШ16У-3Л |
НШ16Т-3 НШ16Т-3Л |
||
Направление вращения привода НШ |
правое /левое |
||||||||
Рабочий объем камеры, см³ |
15,6 |
||||||||
Давление на выходе, Мпа |
16 |
||||||||
Объемная подача, л/мин |
34,4 |
||||||||
Мощность, кВт |
13,8 |
||||||||
Частота вращения привода, об/мин |
2400 |
||||||||
Кинематическая вязкость, мм²/с |
Минимальная |
55 |
|||||||
максимальная |
70 |
||||||||
t окружающей среды, °С |
Минимальная |
-50 |
|||||||
максимальная |
+60 |
||||||||
t рабочей жидкости, °С |
Минимальная |
0 |
|||||||
максимальная |
+80 |
||||||||
Масса, кг |
2,9 |

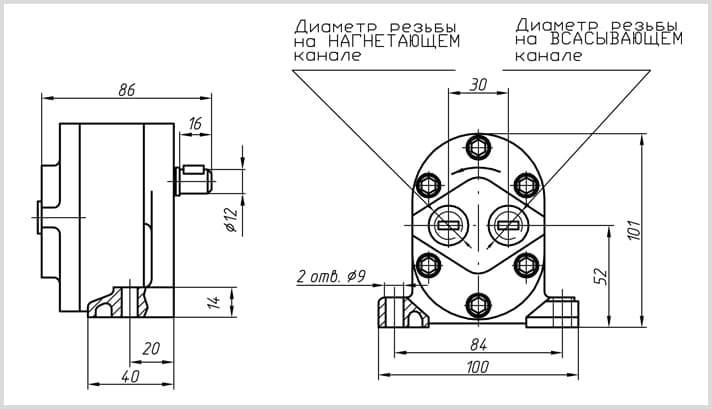

Размеры и габариты НШ-16

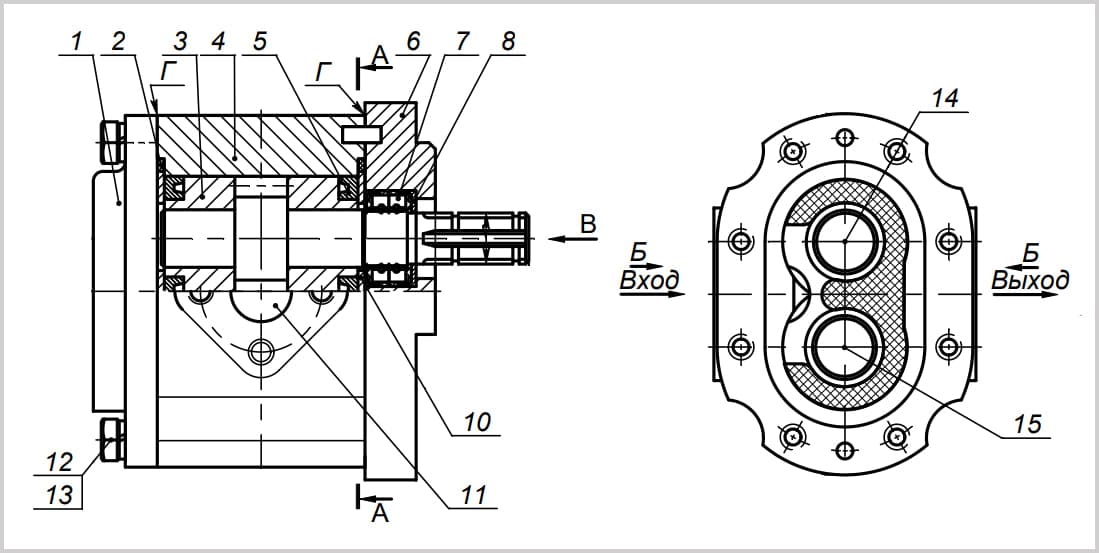

Устройство насоса НШ-16
# | Наименование | Обозначение | Количество |
---|---|---|---|
1 | Крышка задняя НШ16 | Н42.892.ОО.006 | 1 |
2 | Кольцо НШ16 | ГОСТ 9833-73 | 2 |
3 | Втулка опорная НШ16 | Н42.894.02.010 | 2 |
4 | Корпус НШ16 | Н42.894.00.001 | 1 |
5 | Манжета НШ16 | Н42.894.00.008 | 2 |
6 | Крышка передняя НШ16 | Н42.894.00.005 | 1 |
7 | Манжета 1,2-16х30-2 НШ16 | ГОСТ 8752-79 | 1 |
8 | Кольцо НШ16 | Н42.894.00.009 | 1 |
9 | Пластина НШ16 | Н42.894.00.007 | 2 |
10 | Заглушка НШ16 | 16-0-0-5 | 2 |
11 | "Винт с шестигранной головкой М8х30-5.6 | ГОСТ РИСО 4017-2013 | 16 |
12 | Шайба 8.65Г НШ16 | ГОСТ 6402-70 | 16 |
13 | Ротор ведущий НШ16 | Н42.894.00.002 | 1 |
14 | Ротор ведомый НШ16 | Н42.894.00.003 | 1 |
Область использования НШ-16:
тракторыМТЗ- 1521(до 1998 г.), 1221;
автопогрузчик с двигателем Д-240 модификации 41306.
Преимущества насоса НШ-16
- 1.Высокий КПД – 0,92.
- 2.Стабильность выходного давления и литража.
- 3.Простота и надежность конструкции – имеется две движущихся(вращающихся) детали, к тому обильно смазывающиеся маслом.
- 4.Компактные размеры при большой мощности.
- 5.Высокая ремонтопригодность и простота обслуживания.
