Шестеренчатый Насос НШ-14
Шестеренчатый насос НШ-14 применяется в некоторых моделях тракторов Минского тракторного завода для создания необходимого давления в гидросистеме. Также он может использоваться в некоторой стационарной технике с приводом от электродвигателя.
Конструкция
Насос НШ-14 состоит из корпуса, в котором размещены, входящие в зацепление ведущая и ведомая шестерня. Вал ведущей шестерни через шлицевое соединение соединен с приводным валом (валом отбора мощности). Также на корпусе имеются:
- отверстие для входа масла (для присоединения всасывающего патрубка) и отверстие для выхода масла (для присоединения нагнетательного патрубка);
- четыре отверстия для крепления насоса болтами (шпильками) к машине или корпусу иного агрегата.
Выпускается несколько модификаций данной модели насоса: НШ14Г-3 (сквозной корпус), НШ14В-3, НШ14Д-3. Все модификации имеют варианты с правым (по часовой стрелке) и левым вращения шестерён (в конце условного обозначения насоса ставится буква Л, например, НШ14Д-3Л). Все модификации (с левым и правым вращением шестерен) имеют одинаковые технические характеристики (нагнетаемое давление, литраж, вес и т.д.) и различаются лишь присоединительными размерами.
Работает насос НШ-14 на минеральном масле:
- зимой –М-8Г1/М-8Г2;
- летом – М-10В2.
Технические характеристики НШ-14 (все модификации)
Наименование | Серия НШ14 | ||||||||
---|---|---|---|---|---|---|---|---|---|
НШ14Б-3 НШ14Б-3Л |
НШ14В-3 НШ14В-3Л |
НШ14Г-3 НШ14Г-3Л |
НШ14Д-3 НШ14Д-3Л |
НШ14КА-3 НШ14КА-3Л |
НШ14М-3 НШ14М-3Л |
НШ14У-3 НШ14У-3Л |
|||
Направление вращения привода НШ |
правое /левое |
||||||||
Рабочий объем камеры, см³ |
13,75 |
||||||||
Давление на выходе, Мпа |
16 |
||||||||
Объемная подача, л/мин |
30,3 |
||||||||
Мощность, кВт |
10,3 |
||||||||
Частота вращения привода, об/мин |
2400 |
||||||||
Кинематическая вязкость, мм²/с |
Минимальная |
55 |
|||||||
максимальная |
70 |
||||||||
t окружающей среды, °С |
Минимальная |
-50 |
|||||||
максимальная |
+60 |
||||||||
t рабочей жидкости, °С |
Минимальная |
0 |
|||||||
максимальная |
+80 |
||||||||
Масса, кг |
2,4 |

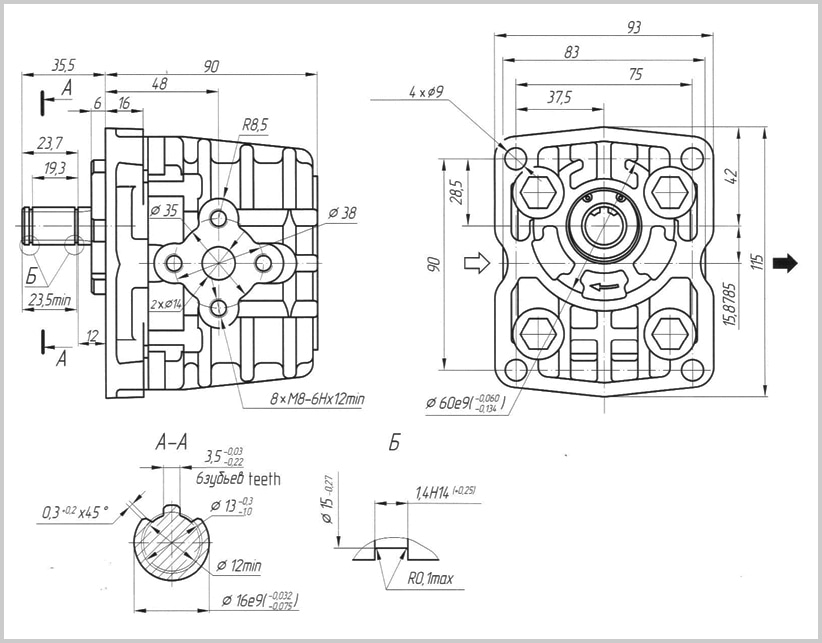

Габариты и размеры НШ14

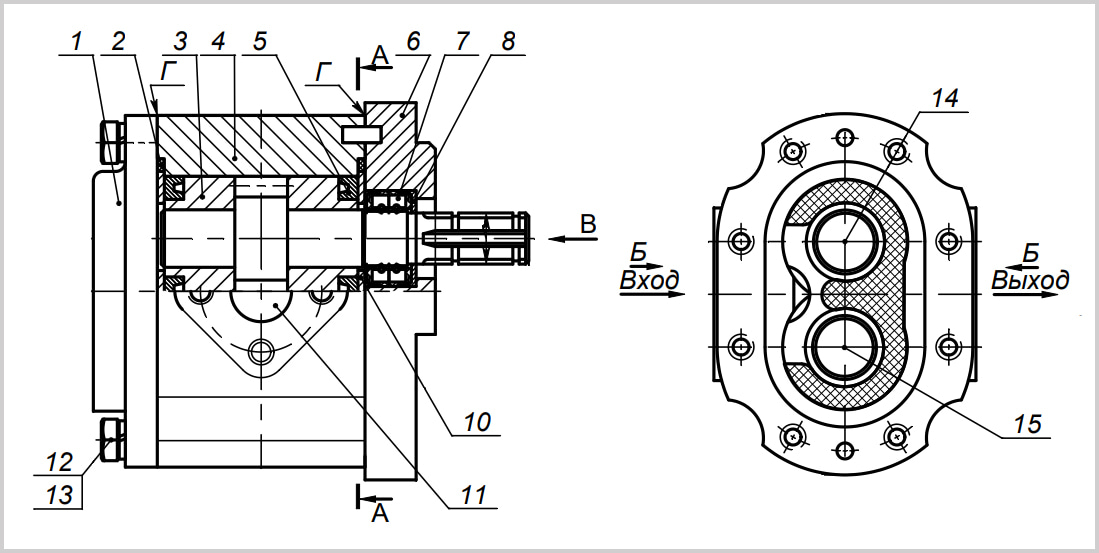

Устройство насоса НШ14
# | Наименование | Обозначение | Количество |
---|---|---|---|
1 | Крышка задняя НШ14 | Н42.894.00.006 | 1 |
2 | Кольцо НШ14 | ГОСТ 9833-73 | 2 |
3 | Втулка опорная НШ14 | Н42.894.02.010 | 2 |
4 | Корпус НШ14 | Н42.894.00.001 | 1 |
5 | Манжета НШ14 | Н42.894.00.008 | 2 |
6 | Крышка передняя НШ14 | Н42.894.00.005 | 1 |
7 | Манжета 1,2-16х30-2 НШ14 | ГОСТ 8752-79 | 1 |
8 | Кольцо НШ14 | Н42.894.00.009 | 1 |
9 | Пластина НШ14 | Н42.894.00.007 | 2 |
10 | Заглушка НШ14 | 16-0-0-5 | 2 |
11 | "Винт с шестигранной головкой М8х30-5.6 | ГОСТ РИСО 4017-2013 | 16 |
12 | Шайба 8.65Г НШ14 | ГОСТ 6402-70 | 16 |
13 | Ротор ведущий НШ14 | Н42.894.00.002 | 1 |
14 | Ротор ведомый НШ14 | Н42.894.00.003 | 1 |
Область использования НШ-14:
тракторы: МТЗ-1521 (с 1998 г.),1022 (с 2001 г.), 1221.
Преимущества насоса НШ-14
1.Надежная простая конструкция (имеется две движущиеся детали).
2.Высокий КПД – 0,92.
3.Стабильность выходного давления (в отличие от поршневых или плунжерных насосов).
4.Компактные размеры при высокой производительности и высоком номинальном давлении.
5.Прочность конструкции.
6.Простота обслуживания и высокая ремонтопригодность.
