Насос шестеренчатый НШ-100
Шестеренный насос НШ-100 используется в гидросистемах многих тракторов, автогрейдеров, погрузчиков Кировского тракторного завода, Львовского завода погрузчиков. Также эта модель часто используется в крупных стационарных гидросистемах с приводом от электродвигателя, благодаря большой производительности.
Конструктивные особенности
Насос имеет одно- или двухсекционный корпус из алюминиевого сплава, в котором расположены две шестерни ведущая и ведомая. Вал ведущей шестерни выход из корпуса и имеет на конце шлицы для соединения с валом отбора мощности транспортного средства (валом электродвигателя). Жесткое соединение насоса с остальным агрегатом производится при помощи фланца с четырьмя отверстиями.
Насос НШ-100 имеет несколько модификаций:
НШ100В-3 – односекционный насос;
НШ100А-3, НШ100А-4, НШ100 – М3, НШ100-М4 – двухсекционные насосы,
Все модификации имеют варианты исполнения с правым и левым вращением шестерен (в последнем случае к аббревиатуре насоса добавляется буква Л, например, НШ-100А-3Л).
В зависимости от завода-изготовителя (на это указывает буква в аббревиатуре – А, В, М) конструкции насосов НШ-100 могут несколько отличаться, так же, как и их технические характеристики.
Технические характеристики насосов НШ-100
Наименование характеристики |
НШ100А-3 |
НШ100В-3 |
НШ100М-3 |
НШ100М-4 |
НШ100А-4 |
---|---|---|---|---|---|
Мощность |
64,1кВт |
66,4кВт |
56,7кВт |
50,7кВт |
80,1кВт |
Объем камеры |
100см3 |
100см3 |
100см3 |
100см3 |
100см3 |
Давление на выходе |
16Мпа |
16 МПа |
16 Мпа |
20Мпа |
20Мпа |
Объемная подача |
182,4л/мин |
173,4л/мин |
188,2л/мин |
188,2л/мин |
173,4л/мин |
Частота вращения привода |
2400об/мин |
2400об/мин |
2400об/мин |
2400об/мин |
2400об/мин |
Масса |
17000г |
14800г |
11000г |
11000г |
17000г |

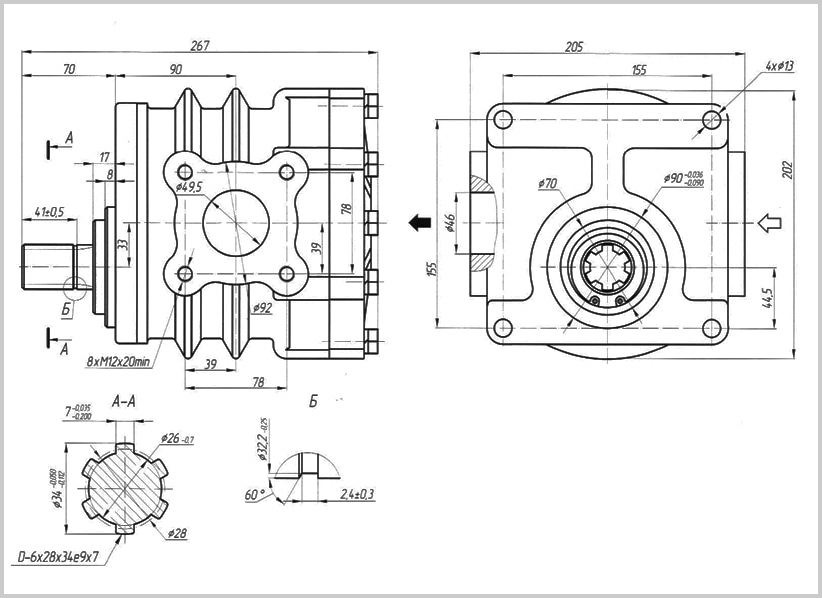

Габариты и размеры НШ100

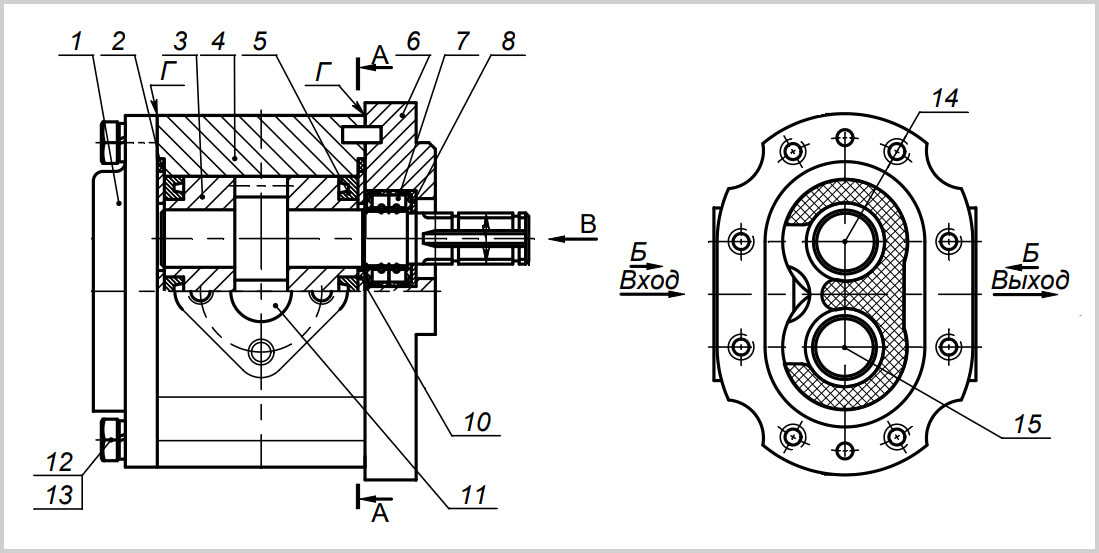

Устройство насоса НШ100
# | Наименование | Обозначение | Количество |
---|---|---|---|
1 | Крышка задняя НШ100 | Н42.894.00.006 | 1 |
2 | Кольцо НШ100 | ГОСТ 9833-73 | 2 |
3 | Втулка опорная НШ100 | Н42.894.02.010 | 2 |
4 | Корпус НШ100 | Н42.894.00.001 | 1 |
5 | Манжета НШ100 | Н42.894.00.008 | 2 |
6 | Крышка передняя НШ100 | Н42.894.00.005 | 1 |
7 | Манжета 1,2-16х30-2 НШ100 | ГОСТ 8752-79 | 1 |
8 | Кольцо НШ100 | Н42.894.00.009 | 1 |
9 | Пластина НШ100 | Н42.894.00.007 | 2 |
10 | Заглушка НШ100 | 16-0-0-5 | 2 |
11 | "Винт с шестигранной головкой М8х30-5.6 | ГОСТ РИСО 4017-2013 | 16 |
12 | Шайба 8.65Г НШ100 | ГОСТ 6402-70 | 16 |
13 | Ротор ведущий НШ100 | Н42.894.00.002 | 1 |
14 | Ротор ведомый НШ100 | Н42.894.00.003 | 1 |
Применяемость насосов НШ100
Шестеренный насос марки |
Вращение |
Применение |
---|---|---|
НШ 100В3-Л | левое | МоАЗ 4808, львовский погрузчик 4038, 40181, 4045; Т-140Г, Т-160Г, Т-130Г, Т-170Г |
НШ 100В-3 |
правое |
поргузчик МоАЗ 4808, МоАЗ-7505, ТБ 1М-15, ТБ 1М-18, ТБ 1М, ТБ 1М-16, ТБ 1, мзкт 65151, ТО 49, ТО 28А, мзкт 6527, мзкт 75165, ЭО 2626, БелАЗ 7549, К700А, К-701, К-702, К-703 |
Преимущества насосов НШ-100
1.Простая, надежная, проверенная временем конструкция. Насос содержит две движущихся детали – шестерни, хорошо смазывающиеся перекачиваемым маслом. Поэтому износ у них минимален и при правильной эксплуатации насос прослужит долгие годы. Если говорить о наиболее надежных агрегатах, то это насос НШ-100А.
2.Высокий КПД, равный 0,92-0,94.
3.Высокая ремонтопригодность. При наличии запчастей насосы можно восстановить в обычной мастерской.
4.Вполне доступная на НШ-100 цена.
