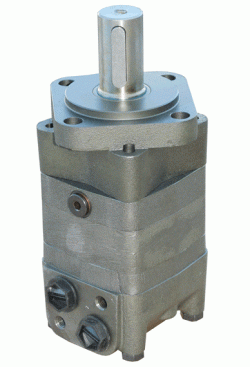

Гідромотор МГП

Гідромотор МГП

МГП призначаються для приводу робочих органів в гідравлічних системах різних машин сільськогосподарських, комунальних, будівельно-дорожніх, а також лісозаготівельних та інших.

Існує кілька різновидів героторных гідромоторів, які відрізняються величиною параметра виробу, робочим об'ємом, частотою обертання, масою, тиском на вході і рядом інших особливостей. До основних видів таких гідромоторів відносять МГП-80, МГП-100, МГП-125, МГП-160, МГП-200 і МГП-315.

Гарантійний термін експлуатації складає 12 місяців.

Героторні гідромотори являють собою високомоментного нерегульовані гідравлічні мотори, крутний момент і частота обертання яких визначаються робочим об'ємом при фіксованому витраті і перепаді тиску. Крім того, при певному робочому обсязі витрата рідини здатний визначити частоту обертання, а зміна тиску визначає крутний момент.

У більшості випадків героторный гідромотор відрізняється великим робочим об'ємом, якщо порівнювати його з шестеренними і аксіально-поршневими гідромоторами. А саме, максимальний робочий об'єм аксіально-поршневих гідромоторів серії 51 всього 250 см3, а найбільший героторный гідромоторсерії ОМV або ТМТ становить 800 см3. Завдяки цьому досягаються такі високі крутні моменти, що досягають 2500 Нм. В інших випадках для досягнення таких параметрів необхідно вдаватися до використання зв'язки гідромотора з героторным редуктором. Можна використовувати ще один варіант - це радіально-поршневі гідромотори, проте, це вже зовсім інший рівень цін і значно більші типорозміри, що в результаті далеко не завжди стає вигідніше гідромотора з редуктором.

Саме конструкція з планетарної парою внутрішнього зачеплення здатна забезпечити плавність роботи, а також здатність обертання на досить низьких швидкостях, тоді як для аксіально-поршневих гідромоторів мінімальною межею швидкості обертання є 300-500 об/хв. У даному ж випадку така швидкість для більшості моторів максимальна, а нижня межа буде до 5 об/хв. В зв'язку з цим, героторні гідромотори носять назву високомоментного і низькошвидкісні.

Розглядаючи питання конструкції планетарних гідромоторів необхідно підкреслити, що героторный гідромотор має дві шестерні ,так звану планетарну пару, з внутрішнім зачепленням: зовнішню, яка є нерухомою і внутрішню - рухому, за допомогою якої і передається момент, а також частота обертання. В основному використовуються виконання зовнішньої шестерні з посадженими на зуби роликами, і без роликів спеціально для малих гідромоторів.

Розподільник гідромотора обертається одноразово з внутрішньої шестернею, таким чином забезпечується карданним валом. З цієї причини необхідно грамотно позиціонувати розподільник щодо планетарної пари в ході складання чи ремонту гідромотора. Тоді процес всмоктування — нагнітання для будь межзубовой порожнині проходить практично без витоків. Тут використовуються 2 типи розподільників: 1) барабанний розподільник, він виконаний одночасно з вихідним валом; 2) дисковий розподільник, який виконаний окремо від вихідного валу. Він приводиться в обертання за допомогою короткого кардана, а також має гідростатичну розвантаження, призначену для компенсації роботи робочої рідини.
