Установка насос дозатора на Т-150 (Переобладнання Т-150 на ГОРУ)

Як поставити насос дозатор на Т-150?

Переобладнання рульового управління

Рульове керування складається з гідравлічної рульової системи та механічної частини. За допомогою гідравліки (гідроциліндрів повороту Т-150) здійснюється поворот напіврам. Механіка відповідає за поворот і зворотний зв'язок. Щоб зменшити навантаження під час виконання повороту і підвищити керованість транспортним засобом при їзді по дорогах з нерівностями потрібна додаткова установка дозатора на Т-150.

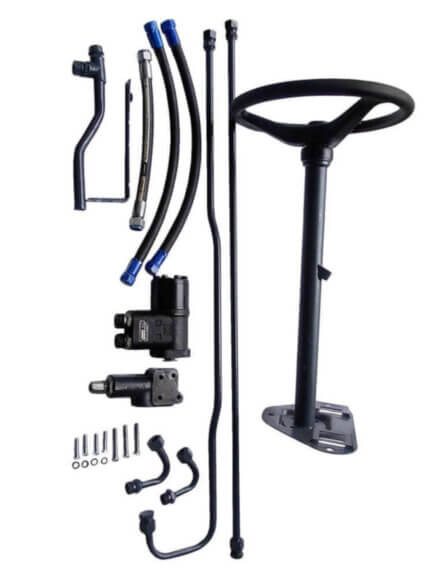

В комплект переобладнання входить:

• Насос дозатор МРГ-500 (робочий об'єм 500 см^3) без клапана або дозатор Д-500 (виробництво Болгарія) з запобіжним клапаном, тоді клапан 151.40.039-4 в комплекті не потрібний (у списку виділено червоним)
• Рульова колонка під дозатор 151.40.052 1 шт.;
• Клапан витрати 151.40.039-4 1 шт.;
• Труба зливу гідравлічного масла 151К.40.031 1 шт.
• Труба слива151.40.029-9 1 шт.;
• Труба гидрав151.40.060-1 2 шт.;
• Труба 151.40.063-9 1 шт.;
• Труба 150К.40.031 1 шт.;
• Рукав високого тиску 150.61.020-01 1 шт.;
• Рукав високого тиску 150.61.020-02 2 шт.;
• Болт 88.35.019 для кріплення насос дозатора (БНП-М 10,6 G*40,35) 4 шт.;
• Болт 88.35.019 для установки рульової колонки (БНП-М 10,6 G*65,35) 3 шт.;
• Шайба ШНГ-1065 Г20 4 шт.;

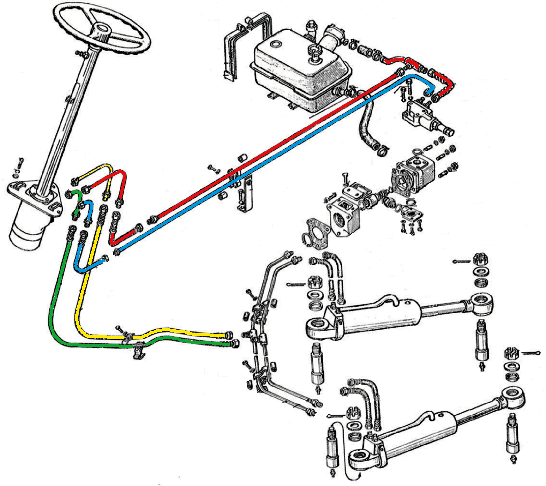

Схеми підключення насос дозатора

1. З'єднання дозатора якщо є вбудований запобіжний клапан:

2. Установка і підключення насос дозатора без запобіжного клапана:

Існує кілька гидрорулей, сумісних з Т-150

• Насос дозатор HKUQ 200/500/4-MX (M+S Hydraulic Болгарія) без запобіжного клапана.
• Насос дозатор DOC 500 (виробництво Білорусія)
• Насос дозатор Д-500 (виробництво Болгарія) з запобіжним клапаном. Користується особливою популярністю у фермерів.

Комплект переобладнання під насос дозатор Т-150 - поставляється в двох варіантах: з запобіжним клапаном і без нього з-за чого схема підключення гидроруля і склад комплекту трохи розрізняються.

Пристрій HKUQ 200/500/4-125-MX зі вбудованим клапаном, правильно встановлене на тракторі, дозволяє легко здійснювати обертання кермом навіть при не працюючому двигуні. Дана модель повністю аналогічна моделі НДМ 200 600.

Характеристики Болгарського дозатора

• Величина об'ємної подачі під час роботи насосної установки – 500 см³/об;
• Величина об'ємної подачі, коли насосна установка не працює – 200 см³/об;
• Номінальна величина витрати – 50 л/хв;
• Номінальна величина тиску – 170 бар;
• Маса – 56 кг;
• Тип внутрішнього валу, валу – шліцевий;
• Діаметра вала – 1,9 див.

Поради по установці дозатора на Т-150

Застосування насоса-дозатора без запобіжного клапан в комплекті допускається спільно зі старим запобіжним клапаном ГУР, але тільки якщо ви впевнені, що стара деталь здатна витримати потрібний тиск.

Якщо в комплекті до дозатору йде власний запобіжний клапан, налаштований на 125 атмосфер, перш ніж його встановлювати, необхідно видалити з трактора старий клапан, так як дві деталі в системі, виконують однакову функцію будуть працювати некоректно. Установка насос дозатора на Т-150 і будь-яке інше переобладнання трактора повинні проходити з урахуванням всіх рекомендацій, вказаних в інструкції до транспортного засобу.

Т-150 вважається універсальною швидкісний моделлю трактори з гусеничним ходом, також існує його колісна модифікація – Т-150К. Незважаючи на те, що колісний екземпляр був випущений після гусеничного, саме він користується більшою популярністю серед фермерів.

Двигун і у Т-150, і у Т-150К розташований в передній частині кузова, безпосередньо за ним під кабіною і баком для пального встановлена коробка передач. Т-150 на гусеничному ході здійснює поворот за допомогою рульового управління, в його конструкції колісного варіанти використані напіврами.

Кожен з мостів у Т-150К виконує провідну функцію, додатково існує можливість відключення заднього моста. Модель Т-156 – спеціальна різновид трактора Т-150, створена для роботи з навантажувачами.
